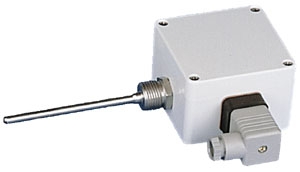

Sensorgehäuse GTMU ohne Messumformer, Ausführungen 1-4 | GTMU-OMU
97,40 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit in der Regel ca. 1 Woche
Art.Nr.: GTMU-OMUProduktbeschreibung
Temperatur-Messumformer
komplett mit Pt100 oder NiCr-Ni (Typ K) Sensor - außer Ausführung 5
Allgemeines:
Beim GTMU können Sie aus 5 Grundausführungen und 2 Sensorentypen auswählen und haben so eine optimale Anpassmöglichkeit an Ihre Bedürfnisse.
Die Ausführungen 1-4 sind komplett inkl. Sensor, Messumformer etc. fertig kalibriert und damit montagefertig und sofort einsatzbereit.
Bei der Ausführung 5 fehlt der Sensor, der entweder bauseits vorhanden ist oder extra nach Ihren Wünschen bestellt werden muss (bitte kontaktieren Sie uns hierzu).

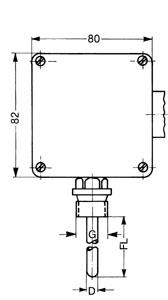

Ausführung 1
zum direkten Einschrauben
Fühler mit Gewindezapfen "G"
Standard: G= 1/2" (= 1,27 cm), FL= 100mm, D=6mm

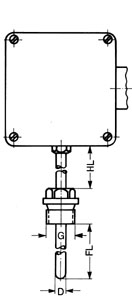

Ausführung 2
für höhere Temperaturen
Gewindezapfen um HL (Halsrohrlänge) vom Gehäuse abgesetzt

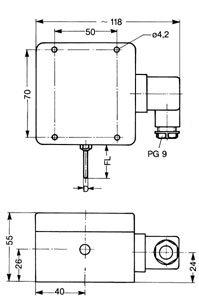

Standard: G= 1/2" (= 1,27 cm), HL= 50mm, FL= 100mm, D=6mmAusführung 3
Raum- oder Außenfühler
für direkte Wandmontage
Standard: FL= 50mm, D=3mm

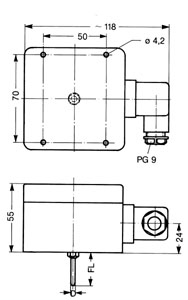

Ausführung 4
Kanalfühler
Fühleraustritt mittig und senkrecht nach unten
Standard: FL= 100mm, D=3mm

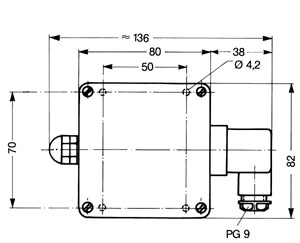

Ausführung 5
für externe Fühler
Messumformer für bereits bauseits vorhandene Sensoren Pt100 oder NiCr-Ni
bzw. auch dann, wenn Fühler und Gehäuse voneinander abgesetzt sein müssen
(z.B. wegen sehr hoher Umgebungstemperatur oder konstruktiv notwendig)
TECHNISCHE DATEN:
Sensorelemente: Widerstandsthermometer Pt 100, Klasse B, oder Thermoelement NiCr-Ni (Typ K) Klasse 1 Standard-Messbereiche: Pt100: 0 bis 100°C, 0 bis 200°C, -50 bis +50°C, -50 bis +150°C
NiCr-Ni: 0 bis 100°C, -50 bis +150°C, -200 bis +300°C, 0-600°C, 0-1.200°COPTION: beliebiger Messbereich gegen Aufpreis möglich
Genauigkeit Elektronik: +0,2 % FS (Pt100) bzw. +0,2 % +0,5 °C (NiCr-Ni)
(höhere Genauigkeiten z.B. durch optional anderen Messumformer (GITT01, RT420)Ausgangssignal: Standard: 4 - 20 mA (Zweileiter)
Optional: 0-1V, 0-2 V, 0-5 V, 0-10 V (Drei- oder Vierleiter) erhältlich (nicht bei GITT01 und RT420)Hilfsenergie: Uv = 12 ... 30 V DC (bei 0-10 V: Uv = 18 ... 30 V DC) (bei Sonderausführungen z.B. GTMU/GITT ab 8 ... 30 V) Verpolungsschutz: 50 V dauernd Zulässige Bürde: (bei 4-20 mA) RA (Ohm) = Uv (V) - 12 / 0,02 A)
(Ausführung mit GITT und RT 420 s. bei dortigen technischen Daten)Zulässige Last RL (Ohm) > 3000 Ohm Betriebstemperatur Elektronik: °C bis +70 °C (-40°C bis. +85°C mit .../RT420 und ../GITT) Temperaturkoeffizient: 0,01 % / °C (Pt100), 0,05 % / °C (NiCr-Ni) Lagertemperatur: -20 ... +70 °C Gehäuse: ABS (IP65) Befestigung: Mit Befestigungsbohrungen für Wandmontage (nach Abnahme des Deckels zugänglich)
Befestigungsabstand: 70 x 50 mm (B x H)
Befestigungsschrauben: max. Schaftdurchmesser 4 mmElektrischer Anschluss: Winkelstecker nach DIN 43650 (IP 65) Sensoranschluss: (bei Ausf.5)
Pt100: Zwei- oder Dreileiteranschluss möglich
NiCr-Ni: Zweileiter
Einführung für Sensorkabel durch PG7
Anschluss auf Platine durch SchraubklemmeGewindegrößen "G": Standard: G 1/2" (= 1,27 cm)
Optional: G 1/4" (= 0,635 cm), G 3/8" (= 0,9525 cm), M 5, M 6, M 8, M 10, M 12Fühlerrohr: Durchmesser "D": 3, 4, 5, 6 oder 8 mm
Fühlerrohrlänge "FL": Standardlänge s. bei Ausführungen, optional jede beliebige Länge möglichHalsrohr (nur bei Ausf. 2): HL ) gewünschte Länge angeben Sensoreinbau: Pt-Sensoren sind grundsätzlich potentialfrei eingebaut.
NiCr-Ni-Sensoren sind standardmäßig nicht potentialfrei (Sensor mit dem Außenmantel verbunden) eingebaut.
OPTION: potentialfreie Ausführung möglich
