Sicherheits-Temperaturbegrenzer | STL 50

623,00 EUR

inkl. 19 % USt -> Preis zzgl. Versandkosten

Lieferzeit bzw. Fertigungszeit variiert - bitte erfragen!

Art.Nr.: STL50

Eingang:
1: Pt100, 3-Leiter, -100,0 bis +600,0°C:
5: Thermoelement J, K, N, S:

Ausgang:
1R: 1 Alarmausgang Relais:
2RAO: 2 Alarmausgänge Relais, Analogausgang 0/4 bis 20 mA, 0/2 bis 10 V DC (+ 21,90 EUR) :

Hilfsspannung:
0: 230 V AC \| ±10 % 50-60 Hz:
1: 115 V AC \| ±10 % 50-60 Hz (+ 16,10 EUR) :
4: 24 V AC \| ±15 % 50-60 Hz (+ 16,10 EUR) :
5: 24 V DC \| ±15 % (+ 32,00 EUR) :

Bitte beachten Sie stets die Bestellhinweise auf den einzelnen Datenblättern!

Produktbeschreibung

GHM Martens: STL 50, Sicherheits-Temperaturbegrenzer
Allgemeines:

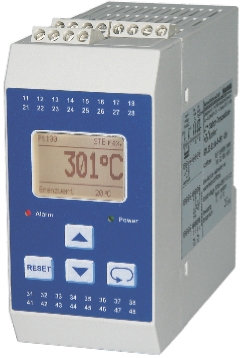

Der Sicherheits-Temperaturbegrenzer STL50 wird überall dort eingesetzt, wo thermische Prozesse überwacht und die Anlage im Störungsfall in einen sicheren Betriebszustand überführt werden muss. Wird der zulässige Temperaturgrenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler an der Überwachungsvorrichtung auf (Fühlerbruch, Fühlerkurzschluss, Ausfall eines Bauteiles im Gerät, Fehler in der Software, Ausfall oder unzulässiger Wert der Hilfsspannung usw.) schaltet der STL50 ohne Verzögerung ab. Der Alarmkontakt wird betätigt, die frontseitige LED ALARM und die Hintergrundbeleuchtung des Displays leuchten, auf dem Display wird die Fehlerursache als Klartext angezeigt. Zusätzlich steht an den Klemmen 16-17 ein 24 V DC-Signal für eine externe Alarmmeldung an.

Das Gerät kann alternativ über einen externen Kontakt zurückgesetzt werden. Zudem verfügt der STL50 optional über einen programmierbaren Analogausgang mit up- oder downscaling-Funktion, sowie einen Vorkontakt.

einsetzbar als Temperaturbegrenzer/-wächter und Abgastemperaturbegrenzer
Zulassungen nach EN 14597:2012 und EN 61508:2011 SIL2
Eingang Pt100 oder Doppel-Thermoelement
Temperaturgrenzwert und Schalthysterese programmierbar
Grundgenauigkeit <0,5 %, ±2 Digit
Reaktionszeit ≤0,5 s
1 Relais für sicherheitsrelevante Temperaturgrenzwert, zwangsgeführt
1 Relais für Voralarm
Analogausgang 0/4 bis 20 mA; 0/2 bis 10 V
Speicherfunktion für Fehlermeldung
Bedienersperre (Passwortschutz)
Kontakteingang für externen Reset
24 V DC Signal für externe Alarmmeldung

Technische Daten:

Hilfsenergie
Hilfsspannung:	230 V AC ±10 % 115 V AC ±10 % 24 V DC ±15 %
Leistungsaufnahme:	< 4 VA
CE-Konformität:	EN 61326-1: 2013 EN 61326-2-2: 2013

Umgebungbedingungen
Arbeitstemperatur:	-10°C bis +55°C
Transport- und Lagertemperatur:	-30°C bis +60°C
relative Luftfeuchtigkeit:	<95 %
Betauung:	nicht zulässig
Vibration:	Verwendung nur in vibrationsarmer Umgebung!

Zulassungen
EN 14597:2012:	Temperaturregeleinrichtungen und Temperaturbegrenzer für wärmeerzeugende Anlagen
EN 61508:2011 SIL2:	Funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/programmierbarer elektronischer Systeme

Eingang
Pt100:	im Bereich -100,0°C bis +600,0°C, 3-Leiterschaltung, max. Leitungswiderstand 4 Ω pro Leitung, Fühlerstrom <1 mA (keine Eigenerwärmung)
Thermoelement:	Typ J: Fe-CuNi im Bereich -100,0°C bis +800,0°C Typ K: NiCr-Ni im Bereich -150°C bis +1.200°C Typ N: NiCrSi-NiSi im Bereich -150°C bis +1.200 °C Typ S: Pt10Rh-Pt im Bereich 0°C bis +1.600°C Vergleichsstellenkompensation eingebaut
Grundgenauigkeit:	<0,5 %, ±2 Digit
Temperaturkoeffizient:	0,01 %/K
Display:	Grafik-LCD-Display mit 128 x 64 Pixel, mit weißer Hintergrundbeleuchtung

Ausgänge
Hauptelais:	Wechselkontakt <250 V AC <200 VA <2 A cosn ≥0,7; <250 VDC <80 W <2 A, zwangsgeführt, intern abgesichert mit Feinsicherung 2 A träge
Voralarmrelais:	Wechselkontakt <250 V AC <500 VA <2 A ohmsche Last; <30 VDC <60 W <2 A
Analogausgang:	0/4 bis 20 mA Bürde ≤500 Ω; 0/2 bis 10 V Bürde >500 Ω, galvanisch getrennt Ausgang schaltet automatisch um (bürdenabhängig)
Genauigkeit (Analogausgang):	0,4 %; TK: 0,01 %/K

Gehäuse:	Polyamid (PA) 6.6 , UL94V-0, TS35 nach DIN EN 60715
Gewicht:	ca. 450 g
Anschluss:	Schraubklemmen 0,14 bis 2,5 mm² (AWG 26..14)
Schutzart:	IP20, DIN EN 60529, BGV A3
