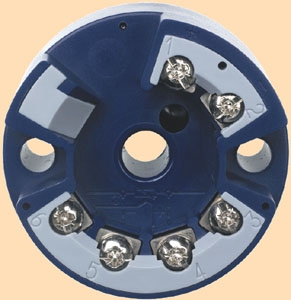

Universal-Messumformer | GITT01
197,00 EUR
inkl. 19 % USt -> Preis zzgl. Versandkosten
Lieferzeit in der Regel ca. 1 Woche
Art.Nr.: GITT01Produktbeschreibung
Frei programmierbarer, galvanisch getrennter
Universal-Transmitter GITT01
- universell programmierbar für
- Widerstandsthermometer
- Thermoelemente
- Widerstandsgeber
- Spannungsgeber- temperaturlinearer Ausgang
- Analogausgang: 4 ... 20mA,
2-Draht-Technik- galvanisch getrennt
- Hohe Genauigkeit im gesamten
Umgebungstemperaturbereich (-40... 85°C)- auch eigensicher, EX-Schutz lieferbar
ATEX II 1 G EEx ia IIC T4 / T5 / T6- Ausfallinformation bei Sensorbruch- oder Sensorkurzschluss, einstellbar nach NAMUR NE 43
- PC-konfigurierbar in Sekunden, auch
während des Messbetriebes- CE-Zeichen
GITT01*
GITT01 - EX
* Transmitter für Selbstprogrammierung oder werkseitig eingestellt - gewünschte Ausführung bei Bestellung angeben!
(z.B. GITT01, NiCr-Ni (Typ K), 4 ... 20 mA = 0 - 300 °C)
Zubehör (gegen Aufpreis):
Schienenadapter: (zum Aufschnappen des GITT 01 auf Hutschiene)
Programmiertool für GITT01, bestehend aus: - Konfigurations-Software (3,5"-Diskette, mehrsprachig, Online-Hilfe)
- Anschlusskabel, RS 232-C (ca. 1m lang, 9-poliger Dsub-Stecker)
- Bedienungsanleitung
TECHNISCHE DATEN:
Eingangssignal: universal programmierbar auf
Widerstandsthermometer:
max. Messbereich
min. Messspanne
Pt 100
nach IEC 751
-200 ... +850 °C
10 K
Pt 500
nach IEC 751
-200 ... +250 °C
10 K
Pt 1000
nach IEC 751
-200 ... +250 °C
10 K
Ni 100
nach DIN43760
- 60 ... +180 °C
10 K
Ni 500
nach DIN43760
- 60 ... +150 °C
10 K
Ni 1000
nach DIN43760
- 60 ... +150 °C
10 K
Thermoelemente:
Typ B
PtRh30-PtRh6
0 ... +1820 °C
500 K
Typ C
W5Rh-W26Re (ASTME 988)
0 ... 2320 °C
500 K
Typ D
W3Rh-W25Re (ASTME 988)
0 ... 2495 °C
500 K
Typ E
NiCr-CuNi
-200 ... +915 °C
50 K
Typ J
Fe-CuNi
-200 ... +1200 °C
50 K
Typ K
NiCr-Ni
-200 ... +1372 °C
50 K
Typ L
Fe-CuNi
-200 ... +900 °C
50 K
Typ N
NiCrSi-NiSi
-270 ... +1300 °C
50 K
Typ R
Pt13Rh-Pt
-50 ... +1768 °C
500 K
Typ S
Pt10Rh-Pt
-50 ... +1768 °C
500 K
Typ T
Cu-CuNi (nach IEC 584)
-200 ... +400 °C
50 K
Typ U
Cu-CuNi (nach DIN 43710)
-200 ... +600 °C
50 K
MoRe5-MoRe41
0 ... +2000 °C
500 K
Widerstands-Geber:
10 ... 400 Ohm
10 Ohm
10 ... 2000 Ohm
10 Ohm
Spannungsgeber:
-10 ... 100 mV
5 mV
Widerstandsthermometer:
Sensoranschlussschaltung: 2-, 3- oder 4-Leiter
Messstrom: < 0,6 mAmax. zul. Leitungswiderstand: 11 Ohm / Leitung
Genauigkeit: Pt100, Ni100: +0,2 °C bzw. +0,08 % der Messspanne
Pt500, Ni500: +0,4 °C bzw. +0,16 % der Messspanne
Pt1000, Ni1000: + 0,2 °C bzw. 0,08 % der MessspanneTemperatureinfluss: Td = + (15 ppm/K* max. Messbereich + 50 ppm/K * Messspanne)
Thermoelemente:
Sensoranschlussschaltung: 2-Leiteranschluss
Sensorstrom: < 350 nA
Genauigkeit (typ): + 0,5 K (Typ: K, J, E, L, U),
+ 1,0 K (Typ: N, C, D)
+2,0 K (Typ: S, B, R, MoRe5-MoRe41)Vergleichsstelle: Pt100 intern oder extern (0 ... 80 °C)
Vergleichsstellengenauigkeit: +1 °C
Temperatureinfluss: Td = +(50ppm/K * max. Messbereich + 50 ppm /K * Messspanne)
Ausgangssignal: 4 ... 20 mA oder 20 ... 4 mA, 2-Draht-Technik
Linearisierung: temperaturlinear, widerstandslinear bzw. spannungslinear
Hilfsenergie UB: 8 ... 30 V DC (max. Welligkeit: 5 Vss bei UB > 13 V)
Galv. Trennung (E/A): Û = 3,75 KV AC
zulässige Bürde RA: RA < (UB - 8V) / 0,022 A (RA in Ohm, UB in V)
Versorgungseinfluss: < +0,01%/V Abweichung von 24V
Bürdeneinfluss: < +0,02% / 100 Ohm
Digitales Filter: 0 bis 60 s, konfigurierbar
Einschaltverzögerung: ca. 4s
Antwortzeit: 0,5 s
Ausgangsgrenzen: 3,8 ... 20,5 mA
Fühlerbruchsignal: 3,6 mA oder > 21,0 mA, konfigurierbar
Elektromagnetische Verträglichkeit (EMV):
Störfestigkeit und -aussendung nach EN 61326-1 und NAMUR NE21Ex-Zulassung: ATEX II 1G EEx ia IIC T4/ T5 / T6
Nenntemperatur: 25 °C
Betriebstemperatur: -40 ... +85 °C
Klimaklasse: nach EN 60654-1, Kl.C; Betauung zulässig
Schwingungsfestigkeit: 4 g / 2 ... 150 Hz nach IEC 60 068-2-6
Elektrischer Anschluss: über Klemmen,
Anschlussquerschnitt der Klemmen max. 1,75 mm²Gehäuse: PC-Gehäuse, für Einbau in Anschlusskopf nach DIN 43729 Form B geeignet
Schutzart: Gehäuse IP 54, Anschlussklemmen: IP00
Gewicht: ca. 40 g

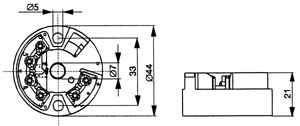

Abmessungen: Durchmesser 44 mm x 21 mm
Die Bedienungsanleitung finden Sie hier:
Katalogseite als .pdf:
ATEX-Bescheinigung GITT01-EX als .pdf:
Sicherheitshinweise GITT01-EX als .pdf:
